CATL-KSTAR
單相光儲一體機
Blue-S 3680D/5000D
時代科士達戶用光儲一體機BluE-S 系列采用一體機設計，內置寧德時代磷酸鐵鋰電芯，穩定，安全模組，電池，系統，三重保護，IP65設計，室外安裝，遠離生活區，模塊化設計，單人搬運和安裝即插即用，30min 快速安裝，0.15平方米占地互聯全球云平臺&移動APP, 隨時隨地開放API接口，支持更多電力互聯網應用。
技術參數
BluE-S 3680D/5000D
| 逆變器型號 | BluE-S 3680D | BluE-S 5000D |
|---|---|---|
| PV組串輸入 | ||
| 最大直流電壓 | 580V | |
| 額定直流電壓 | 400V | |
| MPPT電壓范圍 | 80V-560V | |
| 啟動電壓 | 130V | |
| MPP跟蹤器數量 | 2 | |
| MPP跟蹤器組串?dāng)?shù) | 1 | |
| 每路MPPT最大輸入電流 | 15A | |
| 每路MPPT最大短路電流 | 18A | |
| 電網側交流輸出 | ||
| 額定交流輸出功率 | 3680W | 5000W |
| 最大交流視在功率 | 7360VA(電網輸入) | |
| 最大交流輸出功率 | 3680W | 5000W |
| 額定交流電壓 | 230Vac | |
| 交流電網頻率范圍 | 50 / 60Hz ± 5Hz | |
| 最大輸出電流 | 16A | 22A |
| 最大輸入電流 | 32A | |
| 功率因數(cosΦ) | 0.8超前-0.8滯后 | |
| 電流總諧波失真 | 小于3% | |
BluE-S 3680D/5000D
| 逆變器型號 | BluE-S 3680D | BluE-S 5000D |
|---|---|---|
| 電池輸入 | ||
| 電池類型 | LFP(LiFePO4) | |
| 額定電池電壓 | 48V | |
| 充電電壓范圍 | 40V-60V | |
| 最大充電電流 | 50A | 100A |
| 最大放電電流 | 80A | 100A |
| 電池容量 | 100-400Ah | |
| 鋰電池充電策略 | 取決于BMS | |
| 交流輸出(離網端) | ||
| 最大輸出視在功率 | 4000VA | 5000VA |
| 輸出視在功率峰值 | 6900VA 10秒 | |
| 最大輸出電流 | 16A | 20A |
| 額定輸出電壓 | 230V | |
| 額定輸出頻率 | 50/60Hz | |
| 輸出電壓諧波(@線性負載) | ＜3%(線性負載) | |
| 效率 | ||
| 最大效率 | 97.6% | |
| 歐洲效率 | 97% | |
BluE-S 3680D/5000D
| 逆變器型號 | BluE-S 3680D | BluE-S 5000D |
|---|---|---|
| 保護 | ||
| 直流開關 | 雙極直流開關(125A/極) | |
| 防孤島保護 | YES | |
| 輸出過流保護 | YES | |
| 直流反接保護 | YES | |
| 組串故障檢測 | YES | |
| 交流/直流浪涌保護 | DC Type Ⅱ;AC Type Ⅲ | |
| 絕緣阻抗檢測 | YES | |
| 交流短路保護 | YES | |
| 常規參數 | ||
| 尺寸(寬x高x厚) | 540*590*240mm | |
| 重量 | 32kg | |
| 操作溫度范圍 | -25℃~+60℃ | |
| 噪聲(dB) | ＜25 | |
| 冷卻方式 | 自然散熱 | |
| 最高工作海拔 | 2000m | |
| 工作濕度 | 0~95%(不凝露) | |
| 防護等級 | IP65 | |
| 電路拓?fù)?/td> | 電池隔離 | |
| 通訊 | RS485/CAN2.0/WIFI/4G | |
| 顯示 | LCD/APP | |
| 認證&標準 | IEC/EN 62109-1;IEC/EN61000-6-1;IEC/EN61000-6-2;EN61000-6-3;IEC/EN61000-6-4; IEC/EN61000-3-11;EN61000-3-12;IEC60529;IEC60068;IEC61683;IEC62116;IEC61727; EN50549-1;AS 4777.2;NRS 097;VDE-AR-N-4105;CEI0-21;G98;G99;C10/C11 |
|
相關產品

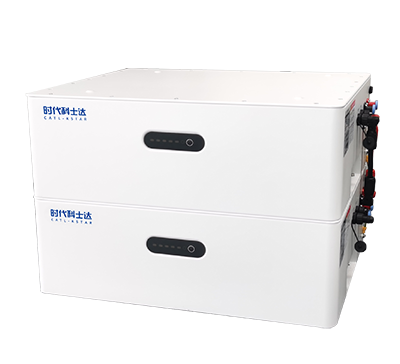

戶用臥式太陽能儲能系統
進一步了解 >

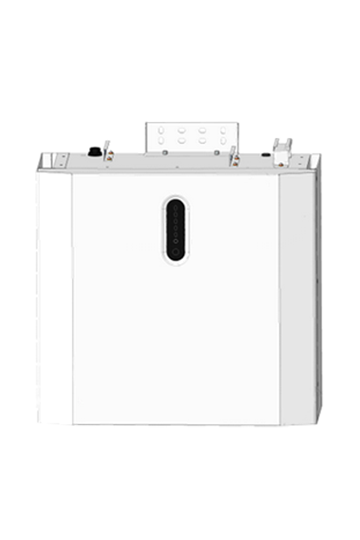

戶用儲能電池包
進一步了解 >

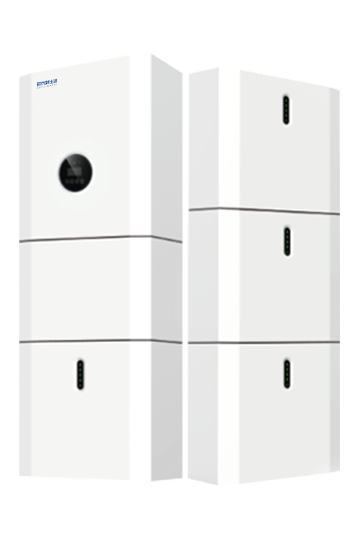

三相光儲一體機
